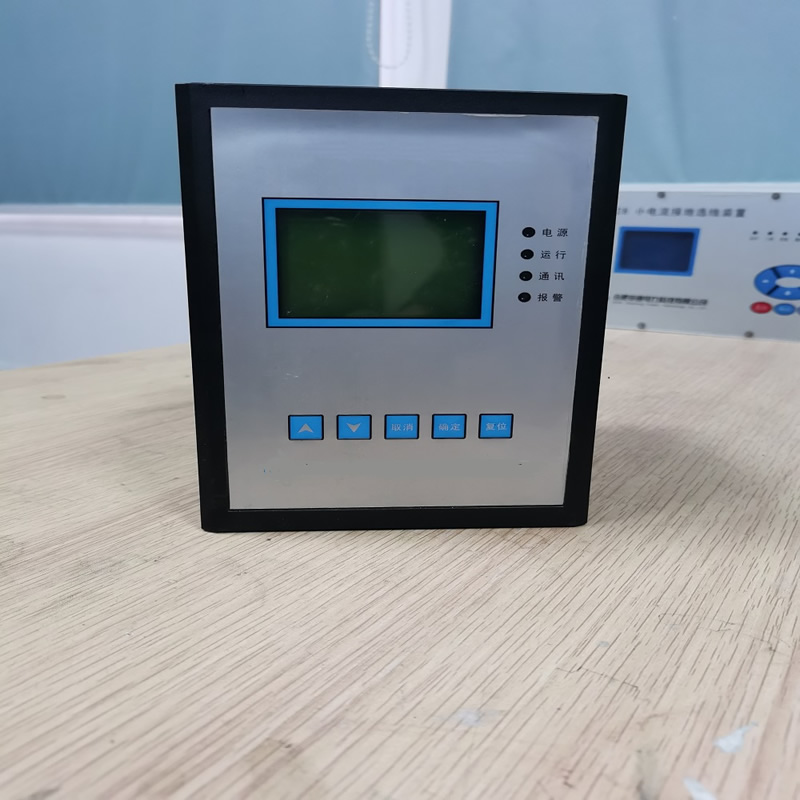

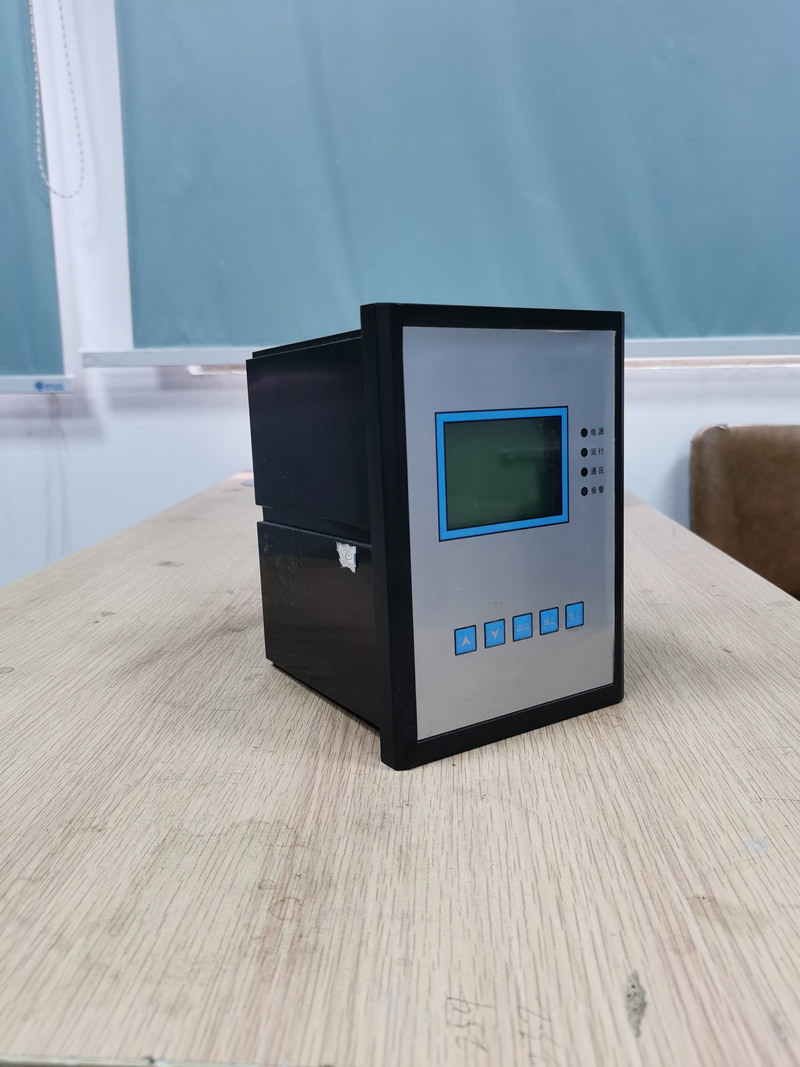

AJS-JC在线监测装置

产品详情

一、应用背景

高压输变电设备的安全运行是影响电力系统安全、稳定和经济运行的重要因素，高压设备发生绝缘事故，不仅会造成设备本身损坏，而且还会造成多方面的损失由设备故障或检修所造成的停电损失是相当可观的。因此既要提高设备的运行可靠性，又要确保较高的供电可靠性，这就对电力设备的维护提出了更高要求。

当前传统的定期检修模式存在试验周期长、强度大和有效性差等缺点，难以满足电力系统对可靠性的要求，以状态检修逐步代替定期检修已成为电力系统设备检修的必然趋势。实现状态检修的前提条件是实现在线监测，只有通过各种手段及时、准确地掌握运行设备的绝缘状况，才能根据设备自身特点及变化趋势等来确定检修时间和检修策略。

二、产品概述

AJS-JC监测装置是针对3∽35KV电力系统设计的在线监测装置，该装置的使用能够有效地预诊断告警，防止故障性灾难的发生，降低损失，同时可以降低设备的维护成本、故障率及停运时间。进行电力设备特性参量的测量，测量可以是连续的，也可以是间断的，在线监测是一种非破坏性测量，测量是在设备运行过程中进行的，大大提高了数据的真实性与有效性，有助于及时发现电力设备潜在的缺陷和故障。高压电力设备绝缘在线监测与诊断的关键技术是绝缘介质损耗角的测量，电力设备运行监测装置是一种在电力设备运行状态下，利用系统运行电压和有源穿心电流互感器，提取高压电力设备绝缘的漏电流，在互感器的次级用A/D转换器对漏电流进行采样，用快速傅里叶变换、相关函数的算法和矢量内积算法对漏电流进行正交分解以求得介质损耗角，结合监测的泄露电流、等值电容等绝缘指标为基础的技术手段，综合多种监测技术的优点，有效地消除谐波、传感器零飘等带来的测量误差，提高了测量的精度和稳定性。硬件上采用高精度微电流传感器检测电力设备的泄露电流，从电压互感器二次侧抽取电压信号，采用整形滤波放大技术进行信号处理；软件上综合采用了绝对值测量和相对值比较两种技术，有效地解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，具备较高的测量精度和较强的抗干扰性能。在线监测装置的使用为及时诊断电力设备早期缺陷和事故隐患，控制突发性绝缘事故提供了有效的信息，为电力设备的安全可靠的运行提供了良好的保障，提高了电网的安全运行，降低了工矿企业因电力设备绝缘故障带来的经济损失。该产品广泛应用于电力、冶金、化工、石油、煤炭、建材、水利、交通等多个领域。

三、产品特点

■ 电力设备运行监测装置是在设备带电运行的状态下，对电力设备的绝缘状态进行监测，可准确的测量出设备的泄漏电流及系统运行电压等，根据监测的结果综合判断出电气设备的运行状况，其监测结果更符合现场运行情况，更加真实有效。

■ 采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性，使用高精度微电流传感器，能充分保证监测的精度和线性度，应用微弱泄漏电流采集技术、EMC技术、计算机技术综合表决判断，用准确的指标反映高压电力设备的绝缘状况。

■ 及时发现事故隐患，提醒运行人员及时检修，避免了定期检修不能及时发现事故隐患的弊端，对电气设备的安全运行提供了良好的保障。

■ 缩小了故障点的查找范围，提高运行人员处理事故的效率，减少了用户的停电时间，保障了设备的运转率，从而增加了企业的经济效益。

■ 装置核心采用模块化设计，性能稳定、可靠性高，控制面板采用液晶显示，人机界面操作方便，具有标准RS485通讯接口，完全满足无人值班变电所要求。

四、主要功能

■ 实时监测系统运行电压；

■ 实时监测电力设备绝缘运行状态；

■ 实时监测电力设备泄露电流超值报警；

五、技术指标

工作电源： 85~264VAC, 120~370VDC
