产品详情

一、 产品简介

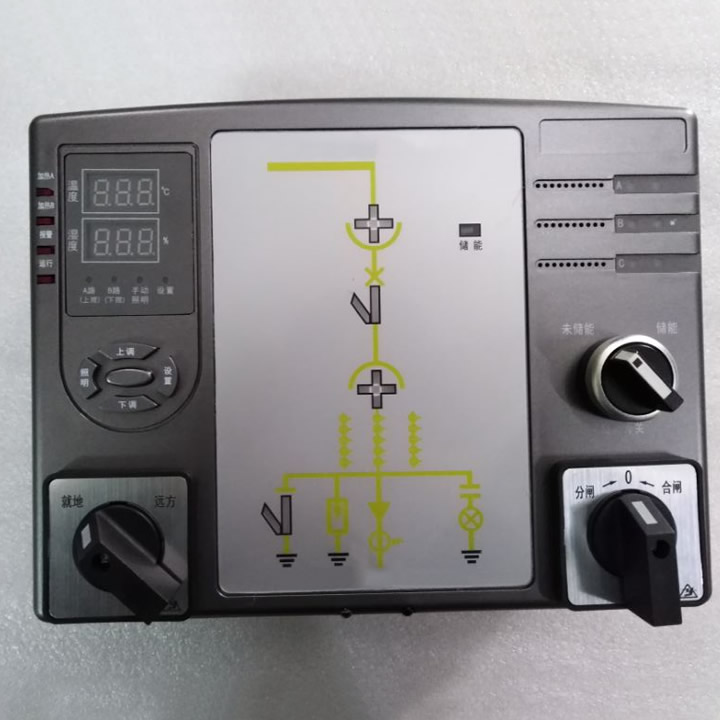

   AJS-ZK系列智能操控装置用于3～35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜．具有一次模拟图、带电显示，分合闸状态指示、接地开关指示．储能指示．手车位置指示、语音防误提示、温湿度数字显示、RS485远程通讯接口等多项功能。产品采用微处理器控制，内部元件为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

二、技术参数

   1、工作电源： AC/DC220V，DC110V

   2、工作环境：-20℃～+50℃

   3、控制范围：0℃～+99℃

   4、控制精度：温度±2℃  湿度±5%RH

   5、功耗：≤5W

   6、通讯：RS485接口

三、产品功能及特点

   1、智能化程度高：断路器状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等；

   2、带电显示及闭锁：显示A、B、C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁方能解除；

   3、可根据用户需要在面板上设有合闸／分闸、就地／远方转换开关和储能转换开关等；

   4、温湿度控制：可带1～2路加热器，当环境湿度≥90％RH时，启动加热，当≤70％RH时．退出加热；当环境温度<5℃时，启动加热;当环境温度>10℃时，停止加热;加热启动有 温湿度任何一项满足就执行，停止加热需要同时满足条件。当环境温度≥40℃时，加热器无条件退出．对于柜内温湿度用户也可根据需要自行设定；

   5、断线报警：任何一路加热器断线，断线指示灯亮；

   6、防误语音提示： 操作者不在试验位置误合接地开关，装置提示“请分接地开关”。

               操作者在断路器合闸位置误将手车推进或拉出，装置提示“请分断路器”

               操作者同时有以上两条误操作，装置提示“请分断路器．请分接地开关”

    7、通讯功能：RS485接口，MODBus通讯协议。

四、产品选型表

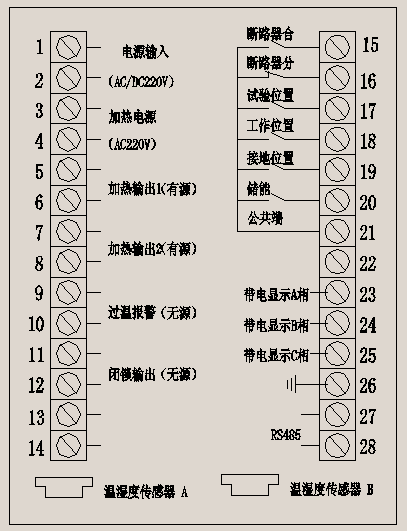

五、背板接线图

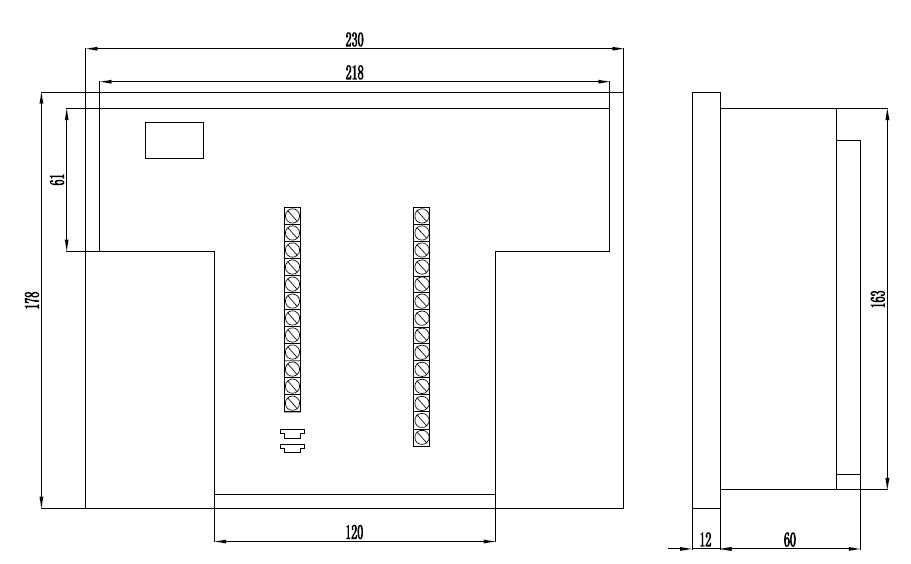

六、开孔尺寸

开孔尺寸：220（宽）X165（高）（单位：mm）
