产品详情

一、概述

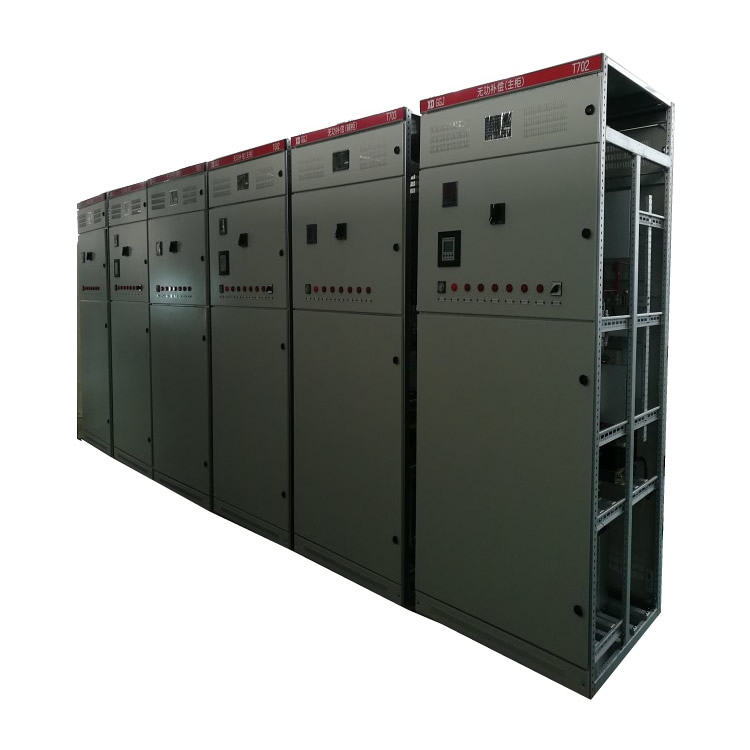

   AJS-WG系列无功补偿柜采用国内领先的技术和最新的元器件，集无功补偿与电网监测于一体，不但可以补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等运行数据，可完成对整个低压配电线路的监测、分析处理等综合管理，为电力系统科学管理提供第一手数据。

二、使用条件

1、环境温度：-25℃～+55℃

2、相对湿度：温度为+25℃时，≥90%；

3、海拔高度：≤2000m；

4、工作场所：周围介质无易燃、无爆炸、无导电尘埃以及无足以损坏绝缘的介质；

5、安装地点：无剧烈振动及颠簸；

6、电压波动范围：不超过额定工作电压的±15%。

三、技术参数

1、额定频率：50Hz；

2、补偿方式：分相补偿、三相共补或分相+三相共补混合补偿；

3、保护方式：具备过压、欠压、缺相、谐波超限、过载、断路等保护功能；

4、测量精度：0.5级；

5、防护等级：IP33；

四、产品特点

1、过零投切、补偿装置无投切涌流，避免了对其它用电设备的冲击；

2、补偿快速、可在20mS完成补偿，特别适合功率因数变化比较快的场所；

3、具有过压、欠压、缺相、谐波超限、过载、断路等保护功能；

4、具有电压监测、负荷监测、谐波监测等数据监测和统计功能；

5、 具有RS485通讯功能。

五、设计图标

           三相共补混合补偿（共补+分补）

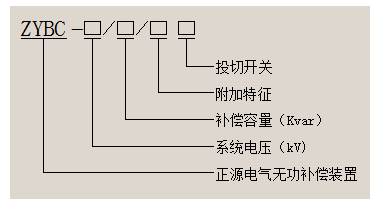

六、型号定义

                                        附加特征： G - 三相共补

                                               H - 混合补偿

                                        投切开关： K - 晶闸管

                                               F - 复合开关

                                               J - 接触器

七、订货需知

▶在订货时需提供系统电压等级、补偿容量、电容器投切方式、电抗率等参数；

▶如有特殊要求应在订货时提出。
