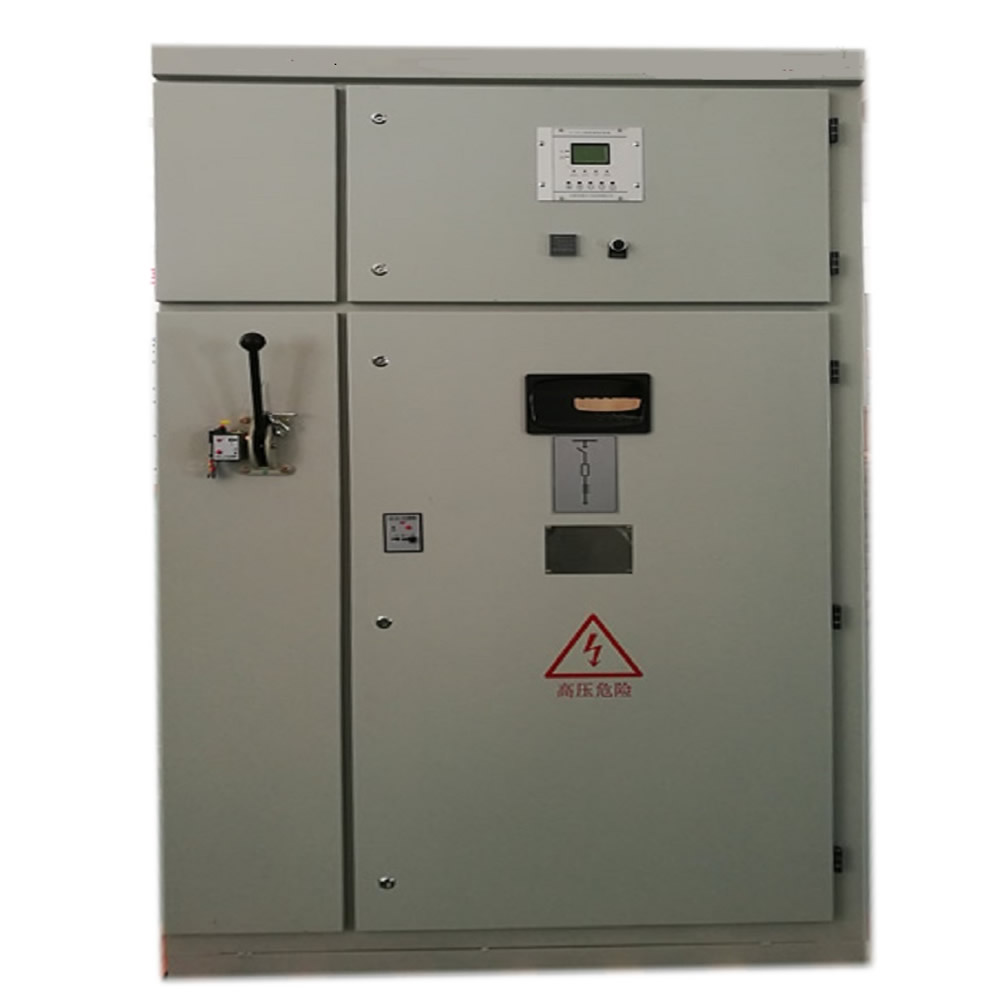

AJS-OR中性点接地电阻柜

产品详情

一、产品概述

电力系统常用的中性点接地方式有：中性点直接接地、中性点不接地、中性点经消弧线圈接地（谐振接地）、中性点经电阻接地这四种方式。电力系统接地运行方式涉及电网的安全运行、供电可靠性、用户用电安全等诸多重要问题。在专业技术方面涉及电力系统、过电压与绝缘配合、继电保护、通信与自控、电磁兼容、接地设计等诸多领域，是一个内容广泛的系统问题。其中，中性点经电阻接地系统具有过电压倍数低、查找单相接地故障迅速准确而得到广泛应用。适当选择所接电阻器的阻值，不仅可以泄放单相接地电弧后半波的能量，从而减少电弧重燃的可能性，抑制电网过电压的辐值，还可以提高继电保护装置的灵敏度以作用于跳闸，从而有效保护系统安全运行。

二、产品功能

1、针对性强，保护到位

中性点电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时，电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时，接地电阻向接地点提供附加阻性电流，使接地电流呈阻容性质，从而保证产生的过电压不超过2.6倍的相电压。

2、结构紧凑，便于安装

中性点电阻柜将零散的Z型接地变压器（如系统无中性点引出则需加装）、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内，而且可以选配隔离开关，成套供货，安全可靠性高，布置清晰整齐，便于安装调试及操作维护。

3、选材考究，充分保证产品质量

中性点电阻柜内的接地变压器为优质干式变压器，其一次绕组为“Z”形接线；电阻器采用不锈钢合金、镍铬合金等材料制成，导电率高、通流能力强、耐高温、最高使用温度可达1400℃，阻值稳定、耐腐蚀、防燃防爆、可靠性高。

4、监测功能齐全，并提供模拟量输出

中性点电阻柜可配备电流互感器和动作记录仪，正常时可监视中性点不平衡电流；出现单相接地故障时，可记录动作次数；且可给保护和监控系统提供模拟量输出。

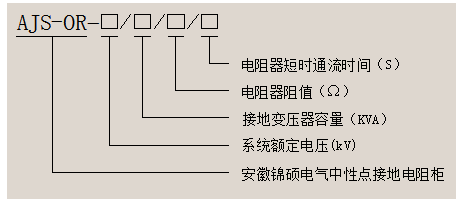

三、产品型号

说明：

▶ 接地变压器按需配置

▶ 电阻器短时通流时间：2～60S，默认为10S

四、中性点接地电阻柜常用参数表

型号	系统额定电压（kV）	短时通流电流（A）	短时通流时间（S）	标称阻值（Ω）
AJS-OR-6/36.4	6.3	100	10	36.40
AJS-OR -6/18.2	6.3	200	10	18.20
AJS-OR -6/9.09	6.3	400	10	9.09
AJS-OR -6/6.06	6.3	600	10	6.06
AJS-OR -10/58	10.5	105	10	58.0
AJS-OR -10/15.16	10.5	400	10	15.16
AJS-OR -10/10.10	10.5	600	10	10.10
AJS-OR -10/7.57	10.5	800	10	7.57
AJS-OR -10/6.06	10.5	1000	10	6.06
AJS-OR -35/20.20	35	1000	10	20.20
AJS-OR -35/10.10	35	2000	10	10.10

五、大中型发电机中性点接地电阻柜技术参数推荐表

发电机容量 (MW)	100		125	200(300)		600		1000
发电机额定电压 (kV)	10.5	13.8	15.75	18	20	20	24	24	27
预计回路单相接地最大电容电流(A)	4		5	6		8		10
接地变压器一次侧电压(kV)	(10.5) 10.5/	(13.8) 13.8/	(15.75) 15.75/	(18) 18/	(20) 20/	(20) 20/	(24) 24/	(24) 24/	(27) 27/
接地变压器二次侧电压(kV)	0.22		0.22	0.22		0.22		0.22
接地变压器额定容量(kVA)	30		30	50		50		63
二次侧电阻值(Ω)	(0.35) 1.0		(0.3) 0.8	(0.2) 0.5		(0.18) 0.4		(0.15) 0.3
接地保护抽取电压 (kV)	(0.173) 0.1		(0.173) 0.1	(0.173) 0.1		(0.173) 0.1		(0.173) 0.1
