产品详情
一、产品概述
由于电子、微电子集成化设备的大量应用,雷电过电压和雷击电磁脉冲所造成的系统和设备的损坏越来越多。因此,尽快解决建筑物和电子信息系统雷击防护问题显得十分重要。
AJS-LY系列浪涌保护器，选用性能优良、质量可靠的高能压敏电阻作为核心组件，当线路正常运行时，高能压敏电阻处于高阻状态，不影响供电线路正常工作，当线路中出现由雷击或操作过电压引起的浪涌电流或高能脉冲时，高能压敏电阻以纳秒级的响应速度迅速导通将过电压限制在较低的范围。当过电压过后高能压敏电阻又恢复到高阻状态，有效地保护了电器设备的正常运行。
二、产品特点
1、采用高能压敏电阻，模块化设计、更换方便，外型美观；
2、故障自脱离技术，当某一模块出现问题时自动脱离系统不影响其它模块的正常使用；
3、动作迅速、带故障指示、响应速度快；
4、通流量大、残压低、维护简单。
三、使用环境
1. 海拔高度不超过2000米；
2. 环境温度：-25℃～50℃；
3. 电源频率48～62 Hz；

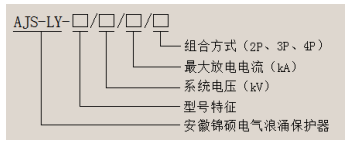

四、型号说明
型号特征： Ⅰ- Ⅰ级防雷
Ⅱ- Ⅱ级防雷

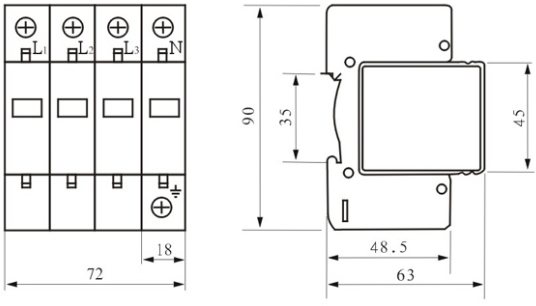

五、浪涌保护器外形图
六、浪涌保护器参数表
Ⅰ级浪涌保护器参数表
产品型号 | 系统工作电压（V） | 冲击放电电流（10/350uS）（kA） | 电压保护水平＜（kV） | 响应时间≯uS |
AJS-LY-Ⅰ-400/12.5 | 400 | 12.5 | 3.0 | 25 |
AJS-LY-Ⅰ-400/25 | 400 | 25 | 3.5 | 25 |
AJS-LY-Ⅰ-400/50 | 400 | 50 | 4.0 | 25 |
Ⅱ级浪涌保护器参数表
产品型号 | 系统工作电压（V） | 标称放电电流（8/20uS） | 最大放电电流（8/20uS） | 电压保护水平＜（KV） | 响应时间 ≯uS |
AJS-LYⅡ-400/200 | 400 | 100 | 200 | 3.0 | 25 |
AJS-LYⅡ-400/160 | 400 | 80 | 160 | 2.8 | 25 |
AJS-LYⅡ-400/100 | 400 | 50 | 100 | 2.5 | 25 |
AJS-LYⅡ-400/80 | 400 | 40 | 80 | 2.2 | 25 |
AJS-LYⅡ-400/40 | 400 | 20 | 40 | 2.0 | 25 |
AJS-LYⅡ-400/20 | 400 | 10 | 20 | 1.8 | 25 |
AJS-LYⅡ-230/40 | 230 | 40 | 80 | 2.0 | 25 |
AJS-LYⅡ-230/20 | 230 | 20 | 40 | 1.8 | 25 |
七、浪涌保护器熔断器配置参考表
产品型号 | 选配熔断器 |
AJS-LYⅡ-400/200、AJS-LY-Ⅰ-400/50 | 63A |
AJS-LYⅡ-400/160、AJS-LY-Ⅰ-400/25 | 63A |
AJS-LYⅡ-400/100、AJS-LY-Ⅰ-400//12.5 | 50A |
AJS-LYⅡ-400/80 | 50A |
AJS-LYⅡ-400/40 | 32A |
