一、 产品概述

  电流互感器（简称CT）在电力系统中广泛运用于一次测量与控制，电流互感器正常运行时二次负载阻抗很小，二次输出电压很低，相当于一个短路运行的变压器，二次侧电流一般在1A或5A，如果二次绕组发生开路将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

   电流互感器二次发生开路的后果：

      ▶ 陡波高幅值过电压严重危害到设备绝缘和工作人员生命安全；

   ▶ 电流互感器铁芯损耗过大，发热严重，会使互感器过激而烧损；

   ▶ 铁芯中产生剩磁将使电流互感器测量误差增大，甚至使二次控制保护系统失灵。

   电流互感器二次侧发生开路时故障现象：

      ▶ 回路仪表指示异常，一般是降低或为零。用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无，则可能处于半开路状态（接触不良）；

      ▶ CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显；

   ▶ CT二次回路端子、元件线头有放电、打火现象；

   ▶ 继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理；

   ▶ 电度表、电流变送器、保护继电器等烧毁事故。

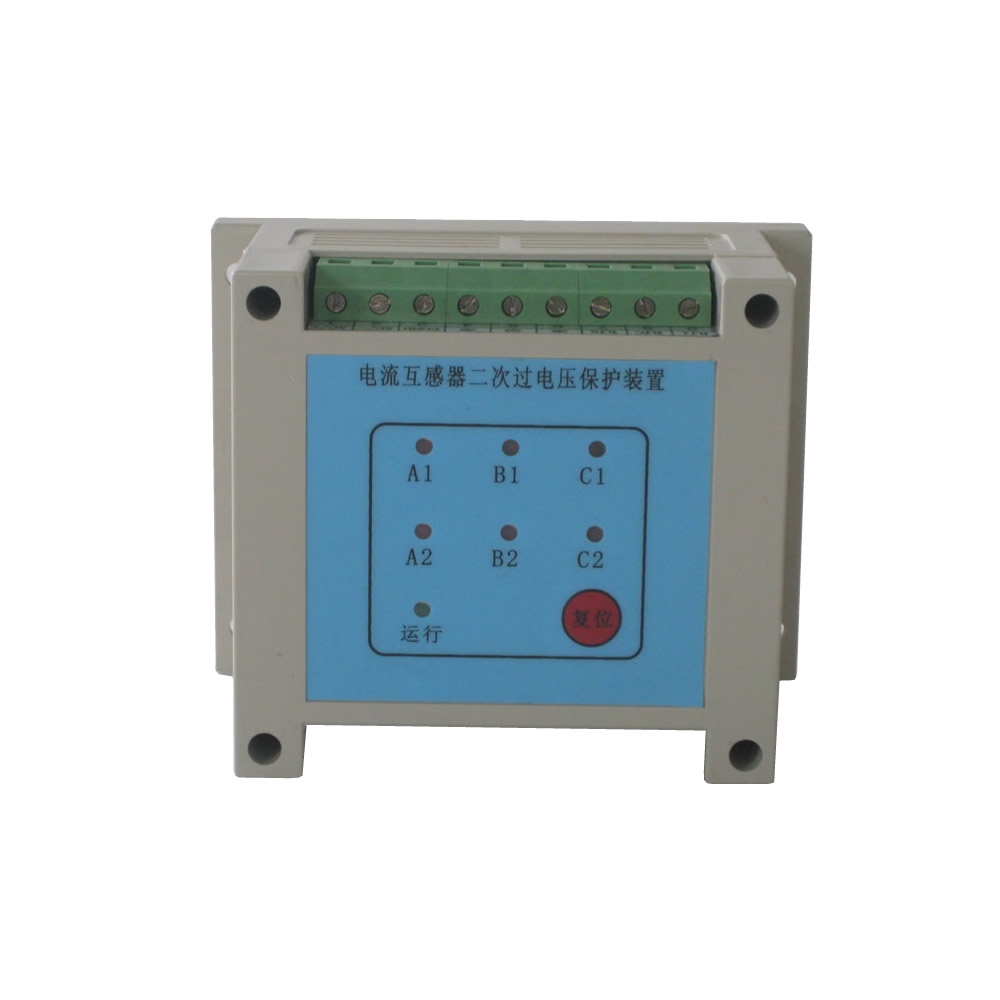

      AJS-KB系列CT二次开路保护器具有动作接点输出、自动发光显示、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作1万次以上。动作速度快，过载能力强，静态泄漏电流为零，可满足各种CT保护的需要。

二、工作原理

AJS-KB系列CT二次开路保护器的核心元件是采用进口高性能单片器，抗干扰能力强。产品并联于CT二次侧，正常运行时，装置两端的电压低于10V，单片机接收小于编程的规定电压值时，其输出引脚没有信号发出，保护器两端处于开路状态，漏流为零。对于该回路的动作值和表计准确度没有任何的影响。

  当二次回路发生开路二次绕组中产生的电压远远高于正常的运行电压（数值取决于CT本身参数及运行情况），此时并联在电流互感器二次侧过电压保护器内单片机接收到大于编程的规定电压值，其输出引脚发出信号，使装置瞬时动作，装置将CT二次侧绕组短接并发光显示，此时装置发出报警，故障消除后可手动或自动复位，复位后可再次使用，使用寿命可达上万次之多，运行稳定可靠。

三、产品特点

   1、高速单片机控制，工业级设计，性能可靠；

   2、信号输入和信号输出完全光电隔离；

   3、采用独特的抗干扰技术，增强了产品的抗干扰能力

   4、多信号输出：报警继电器输出；

   5、输入阻抗无穷大，接入后不影响任何测量和保护性能；

   6、产品动作后有故障位置显示，方便故障排除；

   7、产品动作后有手动按钮复位和故障消失后自动复位两种，方便用户选择；

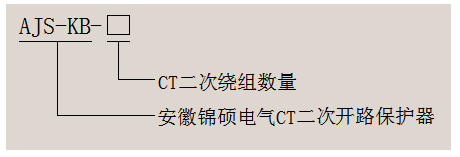

四、产品型号

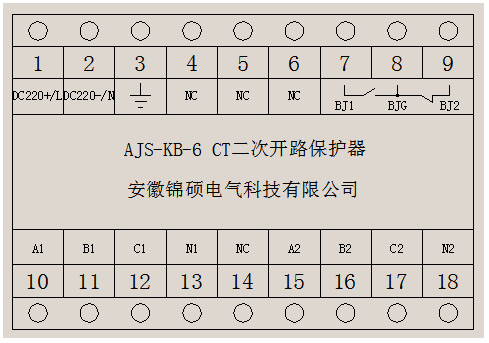

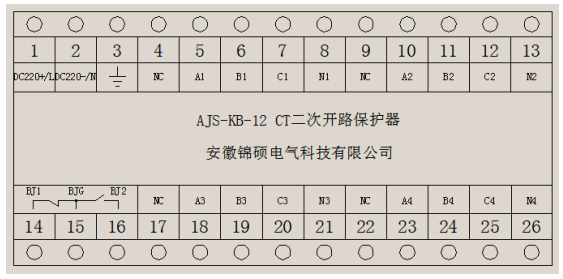

五、端子接线图
