一、概述

电力系统由于其系统的复杂性易产生相间或相地电弧光短路，由于保护装置的判断及动作时间相对较长，加上开关设备固有的分闸时间不能快速分闸，常发生电气设备元件损坏严重，造成长时间停电事故，损失及影响巨大。

电弧光对设备的伤害：

1、造成铜排、铝排熔毁，气化；

2、造成电缆熔毁，电缆包覆层着火；

3、造成开关柜内污损，保护漆焚毁，清理困难；

4、高温、高压的气体造成开关柜变形、破碎；

5、造成开关柜内强烈震动，使固定元件松脱。

二、功能及特点

1、以DSP数字信号处理器为核心，具有先进内核结构、高速运算能力和实时信号处理等优良特性，采用检测弧光及过流双判据原理，提供高度可靠和安全的动作性能。

2、电弧光探头具有灯光运行指示功能，显示传感器是否运行良好。

3、功能高度集成化，集保护、测量、控制、通信等多种功能于一体；通用性强，内置保护库，用户可根据运行要求进行组合，减少装置类型和备品备件。

4、全封闭金属机箱，具有很强的抗静电、抗电磁干扰、抗机械振动能力，适合于分布式就地安装在开关柜上；装置设计新颖，结构合理，便于安装、配线和调试。

5、完善的自检能力，发现装置异常能自动告警；

6、人机接口符合人机工程设计要求，菜单化设计，全中文图形显示。可显示内容包括测量数据、开关状态、实时波形、事件记录、保护定值和系统参数等等。

7、具有事件记录和故障录波功能。事件记录时间分辨率小于1ms，可在线记录事件80条；故障录波记录密度每周波24点，记录长度达6个周波。

8、RS485接口，保证信息传输的实时性和可靠性。

三、产品适用范围

    AJS-DH电弧光保护装置适用于发电、变电和用电企业的0.4kV～35kV电力系统高低压开关柜，用于开关柜内弧光保护。

四、保护原理

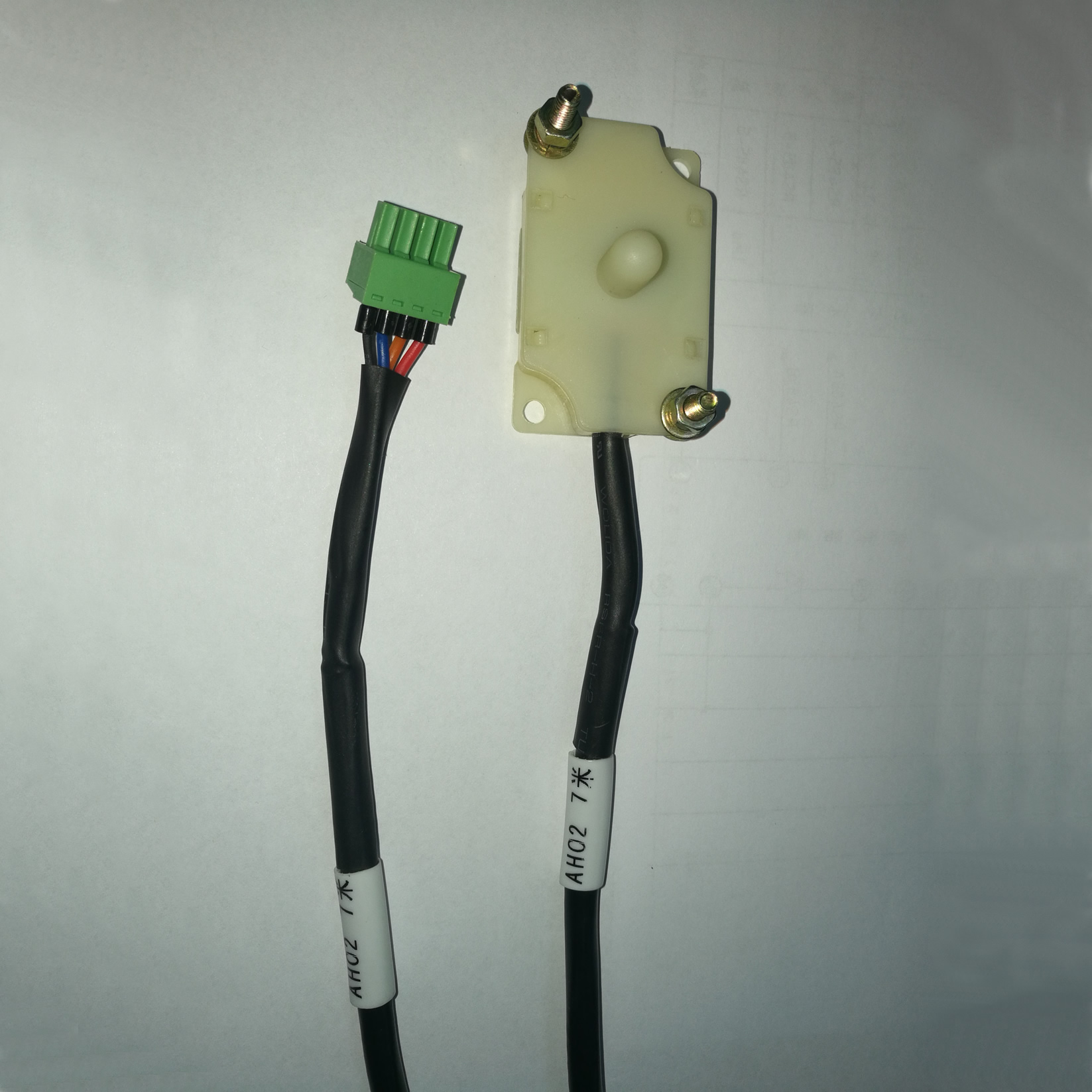

AJS-DH电弧光保护装置通过检测弧光传感器和电流信号，准确判断开关柜内是否发生弧光，并在小于1mS内进行动作的高科技产品。该装置由高速电弧光监测保护控制器和电弧光传感器组成。

AJS-DH电弧光保护装置可支持24路传感器，这24路传感器可根据现场需要进行任意组合。

AJS-DH电弧光保护装置内建过流保护模块，同时监测A、B、C三相电流，可以在3mS内判断线路是否发生短路和过流。

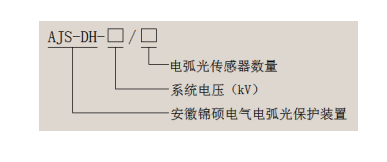

五、型号说明

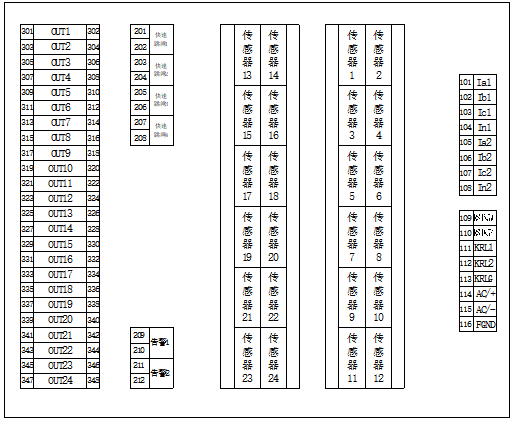

六、背板接线图

注：快速跳闸输出为脉冲信号

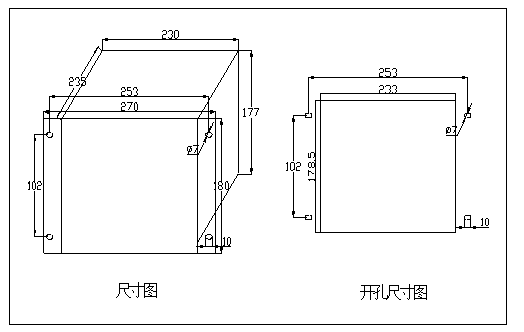

七、产品外形及开孔图
